IEC62446-1:2018測試程序之光伏組件功能性測試

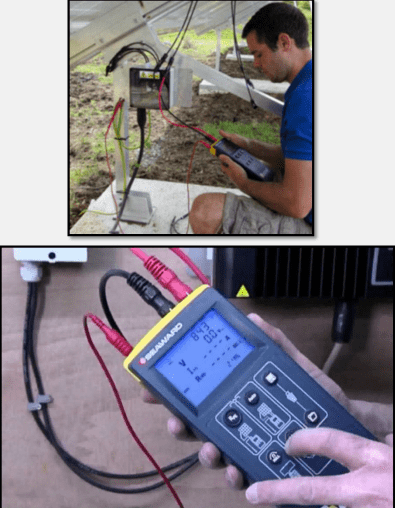

光伏組件功能性測試進行以下功能試驗：

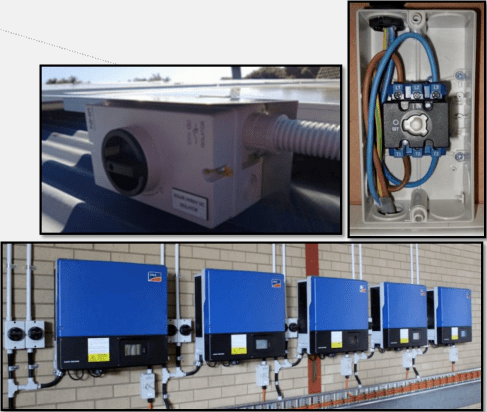

☆ 匯流箱，開關柜和其他控制設備的功能應進行試驗，包括但不限于顯示，控制，通訊，開關機等功能，確保正確的安裝，連接及運行。

☆ 光伏系統中所有逆變器應進行測試，以確保正常工作。測試程序應如變頻器制造商定義。

IEC62446-1:2018測試程序功能測試之光伏陣列絕緣電阻測試：

應進行以下功能試驗：

執行此測試存在潛在的電擊危險，因此，在開始任何工作之前完全理解該過程，應遵循以下基本安全措施

☆ 限制對測試區域的非授權進入

☆ 進行絕緣測試時，請勿觸摸任何并采取措施防

☆ 止任何其他人觸摸任何金屬部件

☆ 進行絕緣測試時，請勿觸摸任何并采取措施防

☆ 止任何其他人觸摸組件背板，組件層壓板及連接端子

☆ 在絕緣測試設備使用時，測試區域都有電壓，該設備應具有自動自放電能力。

☆ 在測試期間，應穿戴合適的個人防護服/設備。

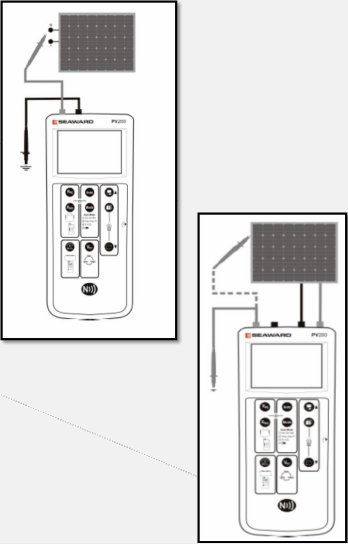

光伏陣列絕緣電阻測試方法：

☆ 測試方法1  - 在陣列負極和地之間進行測試，然后在陣列正極和地之間進行測試。

☆ 測試方法2  – 在接地與短路陣列正負極之間進行測試。

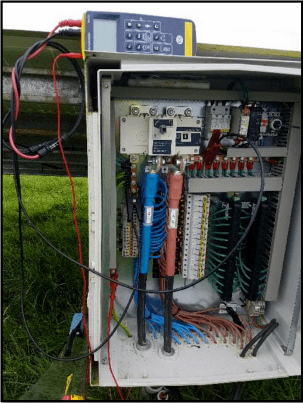

光伏陣列絕緣電阻測試流程：

開始測試之前：

☆ 限制非授權人員進入

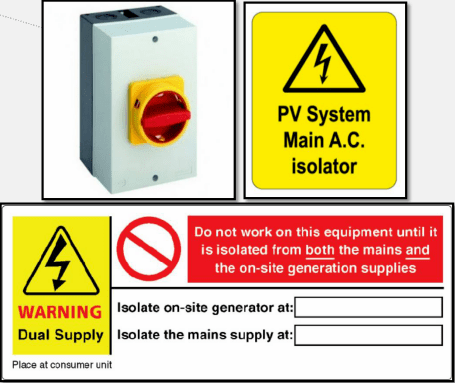

☆ 將光伏陣列與逆變器隔離

☆ 斷開可影響接線盒或組合箱中絕緣測量的任何設備（例如過壓保護裝置）

絕緣電阻 – 10 kWp以內的光伏陣

絕緣電阻 –高于10 kWp的光伏陣列,應該遵循下列兩種方法：

方法A

對以下進行絕緣電阻測試：單個組串；或組合串

方法B

做為方法A的代替方法，允許測試整個陣列（或子陣列）的方案，如果低于要求的絕緣值，再嘗試方法A尋找問題點
