儀器設備維修案例--電氣安裝測試儀

客戶：河北唐山某著名國企

檢修設備名稱：電氣安裝測試儀

型號：PROFITEST MBASE

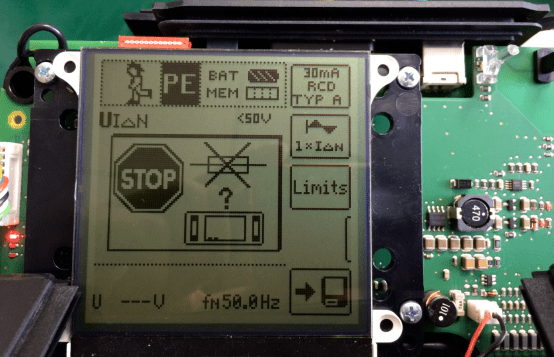

故障現象：儀器開機報保險管壞圖標，客戶更換保險管后故障依舊。

電氣安裝測試儀PROFITEST MBASE檢修過程：

1） 先檢查儀器保險管，結果正常導通。

2） 目檢設備，發現電池艙內有少量電池漏液存在，電池已更新。

3）根據1,2的檢查結果，懷疑1.中漏液滲透到線路板上，引起電路故障。

4）拆機檢測，果然發現測試板上有少量電池漏液，腐蝕了局部線路。

5）將3中被腐蝕的線路處理干凈，并更換被腐蝕損壞元件后，重新測量線路阻抗正常 --無開路、短路故障點。

6）將儀器重新加電，反復檢測功能正常，成功修復設備。

7）和客戶溝通故障根源，請客戶后續注意使用過程中注意：

      ①電池電量低時要及時更換；

      ②長時間不用設備，電池最好從電池倉中取出，防止再次出現漏液故障。

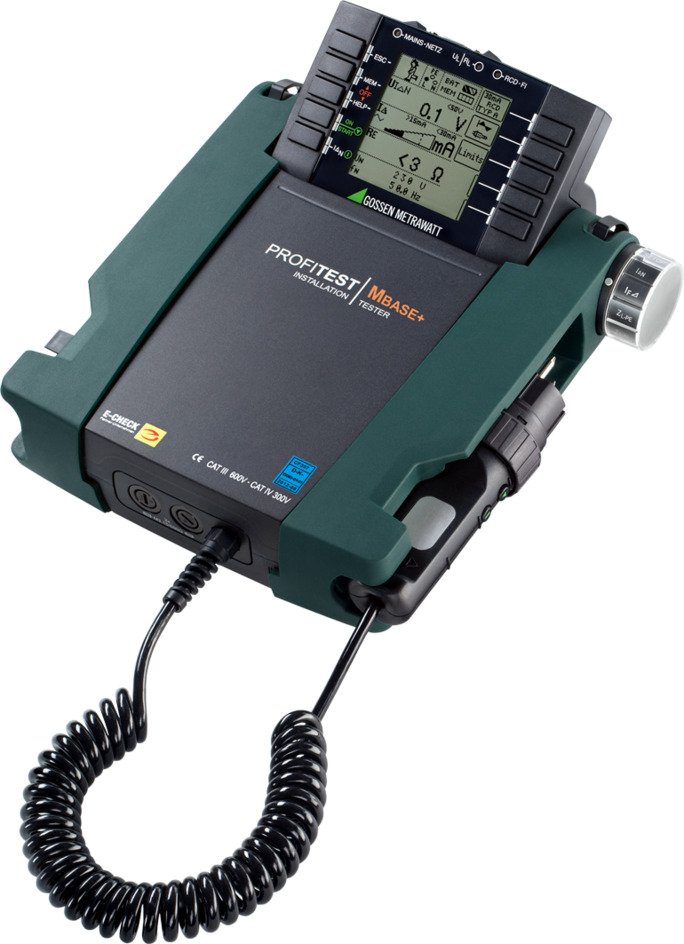

電氣安裝測試儀PROFITEST MBASE產品簡介：

依據DIN VDE 0100–600 / DIN VDE 0105–100規范 標準，對電氣系統中的安全設施進行測試， 可以用于交流系統和3相電氣系統，電壓范 圍65-500V，頻率15.4-420Hz 低電阻測試, 絕緣測試, 接地電阻測試, 表面 絕緣測試, 環路及線性阻抗測試, RCDs、RCMs 和IMDs測試。

多功能電氣安裝測試儀技術特色：

• 可以測試電流上升方式。同時測量跳閘電 流和跳閘時間

• 測量IMDs和RCMs

• 藍牙接口

• 接地電阻測量： u 4線法接地電阻測量 u 雙鉗法電阻測量 u 土壤電阻率測量

• 泄露電流測量（使用PRO-AB）

• 殘余電壓測量依據EN60204標準

• 可以設置測試程序針對S和K型PRCD進行 測量

• 針對充電站進行測試

電氣安裝測試儀PROFITEST MBASE產品應用：

• 環路阻抗測試（不觸發RCD)

• 連續上升電流測試RCD性能

• RCD跳閘電壓測試

• 絕緣測試最大到1000V，測試電流1mA

• 顯示不同的RCD裝置類型

• 電能表啟動測試

• 通過銅導線的截面積計算導線長度

• 泄漏電流和補償電流測量可達1A，使用 WZ12C電流鉗可以測量到150A

• 相序測量（包含最高的線電壓）

• SRCDs、PROCDs、類型A、AC、B、B+ 、F、G/R的剩余電流保護器性能測量

• IT系統中RCD測量

• 通過上升的電壓進行絕緣測試

• 使用柔性電流傳感器測試電流（選配）

• E-Mobility-針對IEC61851標準對于充電樁進行控制引導電路測量
